Szczegóły Produktu:
|
|
| Nazwa handlowa: | Sopto |
|---|---|
|
Zapłata:
|
|
| Szczegóły pakowania: | 3,0 x 54 mm |
| Zasady płatności: | T / T; L / C; Paypal |
|
Szczegóły informacji |
|||
| Włókna typu: | G.652D / G.657A1 / G6.657 A2 | Długość włókna Pigtail (m): | 1m |
|---|---|---|---|
| Złącze końcowe: | UPC / APC / PC | aplikacji: | FTTH FTTB FTTX Network, CATV, LAN |
| Temperatura pracy: | Od -20 do +70 | Długość fali: | 1310 nm / 1490 nm / 1550 nm |
| High Light: | rozdzielacz światłowodowy jednomodowy,rozdzielacz światłowodowy |
||
opis produktu

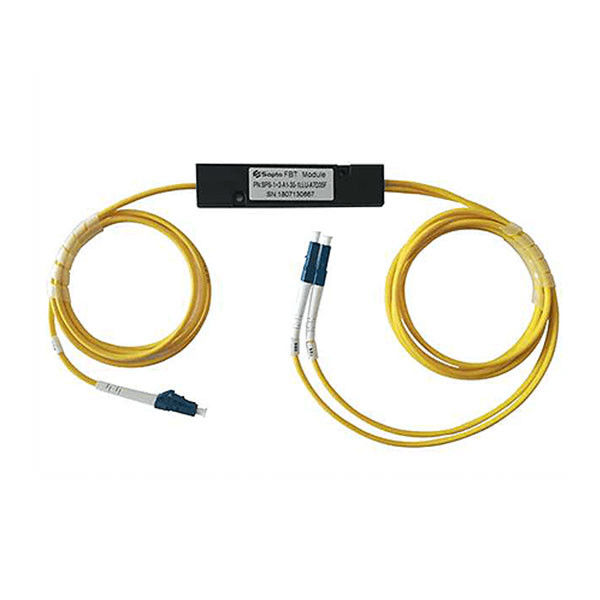

Rozdzielacz światłowodowy FBT o niskiej stratności wtrącania dla FTTH i CATV
Stapiony dwuskładnikowy stożek ma wiązać się z dwoma lub więcej włóknami światłowodowymi, a następnie stopiony z rozciąganiem w dwuskładnikowej maszynie stożkowej i monitorować w czasie rzeczywistym zmianę współczynnika podziału, po spełnieniu wymagań przez stosunek podziału, rozciąganie stopione jest przerzedzone, jedna strona zachowuje pojedyncze włókno (reszta jest odcięta) jako port wejściowy, druga strona jest uważana za wielokanałowy port wyjściowy. W niektórych aplikacjach, które nie są bardzo wrażliwe na głośność i długość fali światła, rozdzielacz FBT jest bardziej przystępny.
cechy
● Mała utrata wtrącenia
● Szeroka długość fali roboczej
● Kompaktowy rozmiar
● Doskonała stabilność środowiskowa i mechaniczna
| Współczynnik sprzężenia (%) | 50/50 |
| Kierunkowość (dB) | > 55 |
| Temperatura pracy (° C) | -20 - +70 |
| Temperatura przechowywania (° C) | -40 - +85 |
| Rodzaj włókna | Corning Jednomodowy SMF-28, DS Fibre lub Flexcore |
| Długość włókna Pigtail (m) | 1 |
| Konfiguracja portu | 1x2 lub 2x2 |
| Wymiar paczki | Pakiet 3,0 x 54 mm |
| Łącznik standardowy jednomodowy | |
| Stopień | Premia |
| Współczynnik sprzężenia (%) | 50/50 |
| Nadmiar strat (typowy) (dB) | 0,1 |
| Maksymalna strata wtrąceniowa (dB) | 3.4 |
| Czułość polaryzacji (dB) | 0,1 |
| Długość fali roboczej (nm) | 850, 980, 1310, 1480, 1550, 1585 lub niestandardowa długość fali |
| Łącznik szerokopasmowy jednomodowy | |
| Stopień | Premia |
| Współczynnik sprzężenia (%) | 50/50 |
| Nadmiar strat (typowy) (dB) | 0,1 |
| Maksymalna strata wtrąceniowa (dB) | 3.4 |
| Czułość polaryzacji (dB) | 0,1 |
| Długość fali roboczej (nm) | 1310 + 40, 1550 + 40, 1585 +40 lub niestandardowa długość fali |
Tabela przeliczeniowa współczynnika sprzężenia / strat wtrąceniowych
| Współczynnik sprzężenia | Utrata wtrąceniowa |
| Stopień | Premia |
| 40/60 | 4,7 / 2,7 |
| 30/70 | 6,0 / 1,9 |
| 20/80 | 7,9 / 1,2 |
| 10/90 | 11,3 / 0,5 |
| 5/95 | 15,2 / 0,4 |
| 1/99 | 22,5 / 0,3 |
Uwaga: 1. Wszystkie parametry dotyczą urządzenia bez złączy.
2. Specjalne specyfikacje można dostosować do wymagań klienta.
Aplikacje
● Systemy FTTX
● Sieci LAN, WAN i Metro
● Analogowe / cyfrowe pasywne sieci optyczne
● Sieci CATV
● Pętla subskrybenta
● Instrumenty światłowodowe
● Czujniki światłowodowe
● Inne zastosowania w systemach światłowodowych
Informacje dotyczące zamawiania
Numer części: SPS- 1 × 2 - A1 - 30 - 1 LLU - A 7 D 35 F. 1 2 3 4 5 6 7 8 9 10 11 Rozdzielacz FBT Typ ABS mini box 1 × 2 30/70 Współczynnik podziału Podwójne okno 1310nm / 1550nm G.657.A1 3,0 mm Średnica 1M Długość światłowodu z wejściem luźnej rurki Wyjście LC / UPC LC / UPC | |
| 1 - Typ portu | 1 × 2; 1 × 3; 1 × 4; 2 × 2; 3 × 3 |
| 2 - Rodzaj światłowodu | D: G.652D ； A1: G.657.A1 ； A2 : G.657.A2 ； |
| 3 - Średnica | Włókno gołe 25: 250 μm loose Luźna rura 09: 0,9 mm cable Kabel 20: 2,0 mm cable Kabel 30: 3,0 mm ； |
| 4 - długość | 05: 0,5 mln ； 1: 1 mln ； 1,5: 1,5 mln itp |
| 5 - Złącze wejściowe | 【Null 】 : Brak złącza wejściowego ； L: LC ； S: SC ； F: FC |
| 6 - Złącze wyjściowe | 【Null 】 : Brak złącza wejściowego ； L: LC ； S: SC ； F: FC |
| 7 - Koniec złącza | U: UPC ； A: APC ； P: PC |
| 8 - Pakiet | B: Rura stalowa ； A: Minibox ABS ； |
| 9 - Współczynnik podziału | 1: 1/99; 2: 5/95; 3: 10/90; 4: 15/85; 5: 20/80; 6: 25/75; 7: 30/70; 8: 35/65; 9: 40/60 10: 45/55; 11: 50/50 |
| 10 - Windows | S : Pojedyncze okno; D : Podwójny system Windows; T : Potrójne okna |
| 11 - długość fali | 3: 1310 nm; 4: 1490 nm; 5: 1550 nm 34: 1310 nm / 1490 nm; 35: 1310 nm / 1550 nm; 45: 1490 nm / 1550 nm; 345: 1310 nm / 1490 nm / 1550 nm |
