Długość fali: | 1310 nm | Nazwa produktu: | transceiver światłowodowy, 100g qsfp28 |
---|---|---|---|
Orzecznictwo: | CE RoHS FCC | Złącze: | LC |
Odległość transmisji: | 10 km | Podanie: | FTTH FTTB FTTX Sieć, telekomunikacja |
kurs daty: | 100 Gb / s | Zasilacz: | 3,135 ~ 3,465 V. |
temperatura robocza: | Komercyjne od 0 do 70 | Czas realizacji: | 3-7 dni roboczych |
typ przesyłki: | QSFP28 | MOQ: | 1 szt |
High Light: | 10 km światłowodowy nadajnik-odbiornik,dupleksowy nadajnik-odbiornik LC QSFP28,100Gbase LR4 QSFP28 nadajnik-odbiornik |
opis produktu

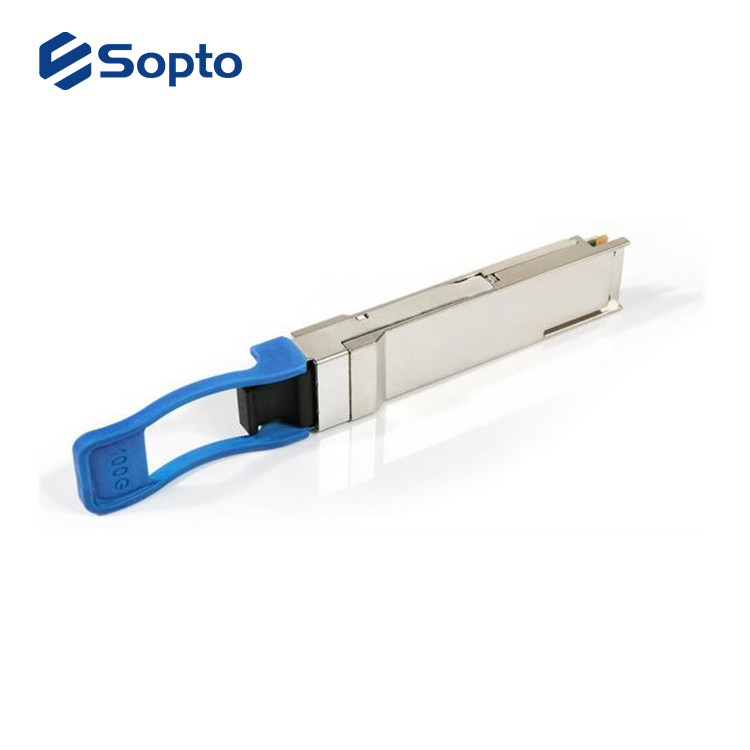

100gbase Lr4 Qsfp28 Duplex Lc 10 km światłowodowy transceiver
Opisy modułu 100G QSFP28
Ten produkt to moduł nadawczo-odbiorczy 100 Gb / s przeznaczony do zastosowań w komunikacji optycznej, zgodny ze standardem 100GBASE-LR4 IEEE P802.3ba.Moduł konwertuje 4 kanały wejściowe danych elektrycznych 25 Gb / s na 4 kanały sygnałów optycznych LAN WDM, a następnie multipleksuje je do jednego kanału dla transmisji optycznej 100 Gb / s.Odwrotnie, po stronie odbiornika, moduł demultipleksuje wejście optyczne 100 Gb / s na 4 kanały sygnałów optycznych LAN WDM, a następnie konwertuje je na 4 kanały wyjściowe danych elektrycznych.
Centralne długości fal 4 kanałów LAN WDM to 1295,56, 1300,05, 1304,58 i 1309,14 nm jako elementy składowe siatki długości fal LAN WDM zdefiniowanej w IEEE 802.3ba.Wysokowydajne chłodzone nadajniki LAN WDM EA-DFB i odbiorniki PIN o wysokiej czułości zapewniają doskonałą wydajność w aplikacjach 100Gigabit Ethernet do 10 km łączy i są zgodne z interfejsem optycznym z wymaganiami IEEE802.3ba Klauzula 88 100GBASE-LR4.
Produkt został zaprojektowany z uwzględnieniem kształtu, złącza optycznego / elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową QSFP + Multi-Source Agreement (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.
Opis działania
Moduł nadawczo-odbiorczy odbiera 4 kanały danych elektrycznych 25 Gb / s, które są przetwarzane przez 4-kanałowy układ scalony zegara i odzyskiwania danych (CDR), który zmienia kształt i zmniejsza jitter każdego sygnału elektrycznego.Następnie każdy z 4 układów scalonych sterownika lasera EML przekształca jeden z 4 kanałów sygnałów elektrycznych na sygnał optyczny przesyłany z jednego z 4 chłodzonych laserów EML, które są umieszczone w podzespole optycznym nadajnika (TOSA).Każdy laser wysyła sygnał optyczny o określonej długości fali określonej w wymaganiach IEEE802.3ba 100GBASE-LR4.Te 4-torowe sygnały optyczne będą multipleksowane optycznie do pojedynczego włókna za pomocą optycznego multipleksera WDM MUX 4 do 1.Optyczna moc wyjściowa każdego kanału jest utrzymywana na stałym poziomie przez obwód automatycznej kontroli mocy (APC).Wyjście nadajnika można wyłączyć za pomocą sygnału sprzętowego TX_DIS i / lub 2-przewodowego interfejsu szeregowego.
Odbiornik odbiera 4-torowe sygnały optyczne LAN WDM.Sygnały optyczne są demultipleksowane przez optyczny DEMUX 1 do 4, a każdy z powstałych 4 kanałów sygnałów optycznych jest podawany do jednego z 4 odbiorników, które są zapakowane w podzespół optyczny odbiornika (ROSA).Każdy odbiornik przetwarza sygnał optyczny na sygnał elektryczny.Odtworzone sygnały elektryczne są ponownie synchronizowane, eliminowane drgania i wzmacniane przez część RX 4-kanałowego CDR.Przerobione 4-torowe wyjściowe sygnały elektryczne są zgodne z wymaganiami interfejsu IEEE CAUI-4.Dodatkowo każdy odebrany sygnał optyczny jest monitorowany przez sekcję DOM.Monitorowana wartość jest przesyłana przez 2-przewodowy interfejs szeregowy.Jeśli jeden lub więcej odebranych sygnałów optycznych jest słabszych niż poziom progowy, zostanie uruchomiony alarm sprzętowy RX_LOS.
Do zasilania tego produktu wymagany jest pojedynczy zasilacz + 3,3 V.Oba piny zasilania VccTx i VccRx są wewnętrznie połączone i powinny być stosowane jednocześnie.Zgodnie ze specyfikacjami MSA moduł oferuje 7 pinów sterujących o niskiej prędkości (w tym 2-przewodowy interfejs szeregowy): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL i IntL.
Module Select (ModSelL) to pin wejściowy.Ten produkt trzymany nisko przez urządzenie główne reaguje na polecenia 2-przewodowej komunikacji szeregowej.ModSelL pozwala na użycie tego produktu na pojedynczej 2-przewodowej magistrali interfejsowej - należy używać pojedynczych linii ModSelL.
Zegar szeregowy (SCL) i dane szeregowe (SDA) są wymagane dla 2-przewodowego interfejsu komunikacyjnego magistrali szeregowej i umożliwiają hostowi dostęp do mapy pamięci QSFP28.
Kołek ResetL umożliwia całkowity reset, przywracając ustawienia do stanu domyślnego, gdy niski poziom na pinie ResetL jest utrzymywany dłużej niż minimalna długość impulsu.Podczas wykonywania resetu host powinien zignorować wszystkie bity stanu, dopóki nie wskaże zakończenia przerwania resetowania.Produkt wskazuje to poprzez wysłanie sygnału IntL (Interrupt) z zanegowanym bitem Data_Not_Ready w mapie pamięci.Należy zwrócić uwagę, że po włączeniu zasilania (w tym wkładaniu na gorąco) moduł powinien po zakończeniu przerwania resetowania bez konieczności resetowania.
Pin trybu niskiego zużycia energii (LPMode) służy do ustawiania maksymalnego zużycia energii przez produkt w celu ochrony hostów, które nie są w stanie chłodzić modułów o większej mocy, w przypadku przypadkowego włożenia takich modułów.
Obecny moduł (ModPrsL) jest sygnałem lokalnym na płycie głównej, który w przypadku braku produktu jest zwykle podciągany do hosta Vcc.Po włożeniu produktu do złącza kończy ścieżkę uziemienia przez rezystor na płycie głównej i potwierdza sygnał.ModPrsL następnie wskazuje swoją obecność, ustawiając ModPrsL w stan „Niski”.
Przerwanie (IntL) to pin wyjściowy.„Niski” wskazuje na możliwą awarię operacyjną lub stan krytyczny dla systemu hosta.Host identyfikuje źródło przerwania za pomocą 2-przewodowego interfejsu szeregowego.Pin IntL jest wyjściem typu otwarty kolektor i musi być podłączony do napięcia Vcc hosta na płycie głównej.
Cechy modułu 100G QSFP28
● Konstrukcja QSFP28 MSA z możliwością wymiany podczas pracy
● Zgodny z IEEE 802.3ba 100GBASE-LR4
● Zasięg do 10 km dla G.652 SMF
● Pojedyncze zasilanie + 3.3V
● Temperatura obudowy: 0 ~ 70 ℃
● Nadajnik: chłodzony 4x25 Gb / s LAN WDM EML TOSA (1295,56, 1300,05, 1304,58, 1309,14nm)
● Odbiornik: 4x25Gb / s PIN ROSA
● Elektryczny interfejs szeregowy 4x28G (CEI-28G-VSR)
● Maksymalny pobór mocy 4,0 W.
● Gniazdo Duplex LC
Aplikacje
● Łącza Ethernet 100GBASE-LR4
● Połączenia Infiniband QDR i DDR
● Połączenia telekomunikacyjne 100G po stronie klienta
Specyfikacje
Nr produktu | SPT-QSFP28-LR4 / SPT-QSFP28-LR4-M |
Długość fali | 1310nm |
Nazwa produktu | 100g moduł qsfp28 |
Odległość transmisji | 10 km |
Temperatura robocza | Standardowo: od 0 do + 70 ° C |
Kurs daty | 100 Gb / s |
Złącze | Duplex LC |
Zasilacz | Pojedyncze 3,135 ~ 3,465 V. |
typ przesyłki | QSFP28 |
Charakterystyka optyczna
Parametr | Symbol | Min | Typowy | Maks | Jednostka | Uwagi | |||
Długość fali pasa | L0 | 1294,53 | 1295,56 | 1296,59 | nm | ||||
L1 | 1299.02 | 1300.05 | 1301.09 | nm | |||||
L2 | 1303,54 | 1304,58 | 1305,63 | nm | |||||
L3 | 1308.09 | 1309.14 | 1310,19 | nm | |||||
Nadajnik | |||||||||
SMSR | SMSR | 30 | dB | ||||||
Całkowita średnia moc startowa | PT | 10.5 | dBm | ||||||
Średnia moc uruchamiania, każdy pas |
PAVG | -4,3 | 4.5 | dBm | |||||
OMA, każdy Lane | POMA | -1,3 | 4.5 | dBm | 1 | ||||
Różnica w sile startowej między dowolnymi dwoma liniami (OMA) | Ptx, różn | 5 | dB | ||||||
Uruchom moc w OMA bez nadajnika i kary za dyspersję (TDP) na każdym pasie | -2,3 | dBm | |||||||
TDP, każdy pas | TDP | 2.2 | dB | ||||||
Współczynnik ekstynkcji | ER | 4 | dB | ||||||
RIN20OMA | RIN | -130 | dB / Hz | ||||||
Optyczna tolerancja strat zwrotnych | TOL | 20 | dB | ||||||
Odbicie nadajnika | RT | -12 | dB | ||||||
Maska na oczy {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||||
Średni wskaźnik wyłączenia zasilania, każdy pas | Poff | -30 | dBm | ||||||
Odbiorca | |||||||||
Próg obrażeń na każdej linii | THd | 5.5 | dBm | 3 | |||||
Całkowita średnia moc odbioru | 10.5 | dBm | |||||||
Średnia otrzymywana moc na każdej linii | -10,6 | 4.5 | dBm | ||||||
Otrzymuj moc (OMA) na każdej linii | 4.5 | dBm | |||||||
Czułość odbiornika (OMA), każdy pas | SEN | -8,6 | dBm | ||||||
Podkreślona czułość odbiornika (OMA), każdy pas | -6,8 | dBm | 4 | ||||||
Różnica w odbiorze mocy między dowolnymi dwoma liniami (OMA) | Prx, różn | 5.5 | dB | ||||||
LOS Assert | LOSA | -18 | dBm | ||||||
LOS Deassert | LOSD | -15 | dBm | ||||||
LOS Histereza | LOSH | 0.5 | dB | ||||||
Odbiornik elektryczny Częstotliwość odcięcia powyżej 3 dB, każdy pas | Fc | 31 | GHz | ||||||
Warunki testu wrażliwości odbiornika na stres (uwaga 5) | |||||||||
Kara za pionowe zamknięcie oczu na każdym pasie | 1.8 | dB | |||||||
Jitter J2 zestresowanego oka, każdy pas | 0.3 | UI | |||||||
Zestresowane Jitter J9 oka, każdy pas | 0,47 | UI |
Wymiary mechaniczne
Informacje dotyczące zamawiania
Numer części | Opis produktu |
SPT-QSFP28-LR4 | 100G BASE-LR4 Moduł QSFP28 Duplex Lc 10 km Transceiver światłowodowy |
SPT-QSFP28-LR4-M | 100G BASE-LR4 Moduł QSFP28 Duplex Lc 10 km Współczynnik ekstynkcji transceivera światłowodowego = 8 |
